天花净高怎样核算：从2950mm板底开始

把构造厚度一层层写出来

从板底到完成面按下表比较；数字为本轮方案取值，实际设备和施工构造需另行确认。

整片吊顶（常规做法）：2950 − 200 − 20 − 30 − 80 = 2620mm。

设备带：同上，2620mm。

中央裸顶区：2950 − 20 = 2930mm（仅扣E层薄涂）。

中央2930mm与设备带2620mm相差310mm。原拟400mm设备带宽度仍需计入保温、支吊架、施工和检修余量。

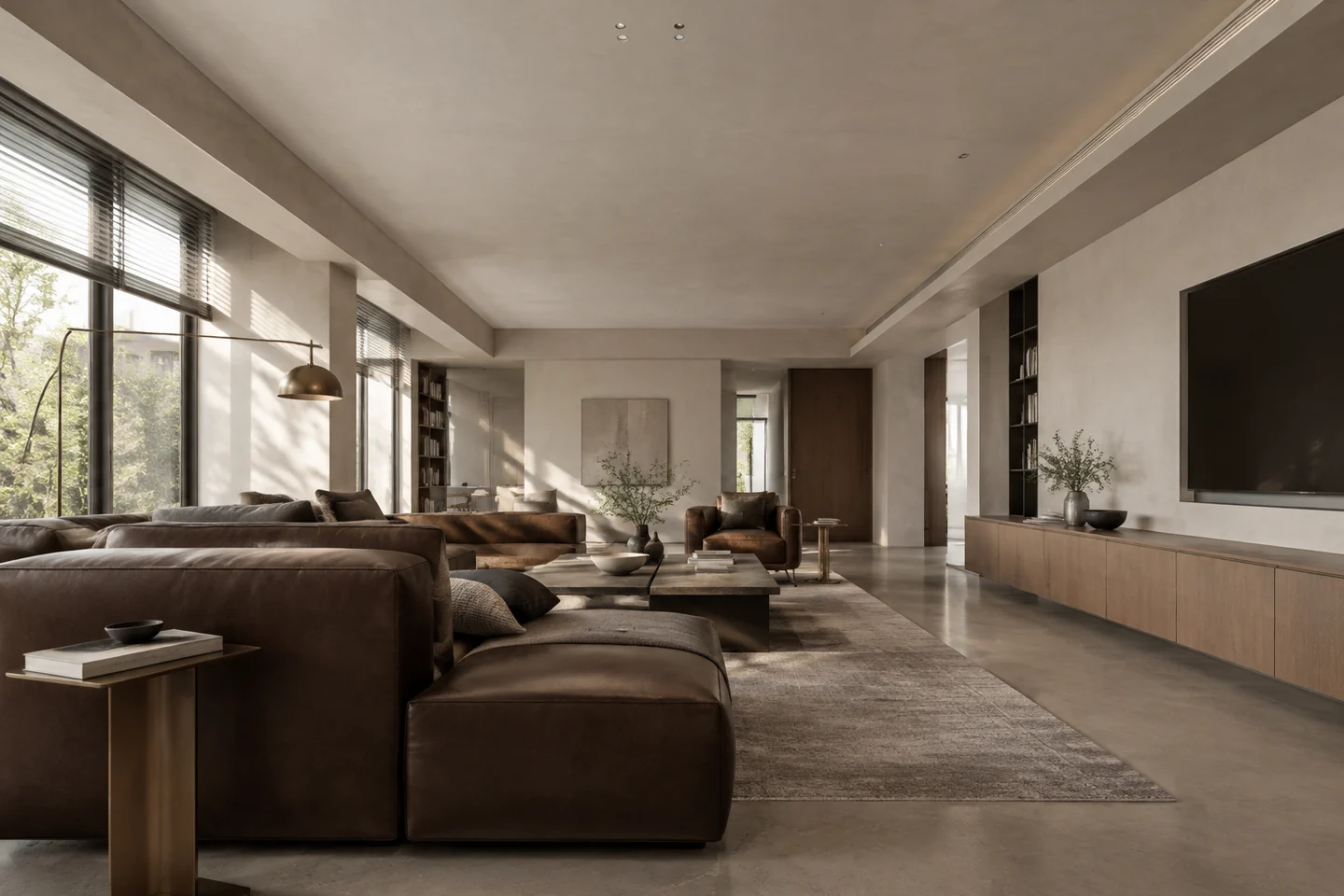

A至D合计330mm，中央仅扣20mm薄涂，因而两处相差310mm。深圳市熹合空间设计有限公司把高度损失集中到靠墙一侧，先将较高顶面留给沙发和工位。做过住宅，才懂居住；这种分配还必须让滤网取出、风管保温和冷凝水排放各有空间。

不同位置的高度，分区比较

停留时间与设备条件不同，各区按下表分别比较。表中的目标值与让位值需在同一套最终图纸上统一，不能同时视为已确认下限。

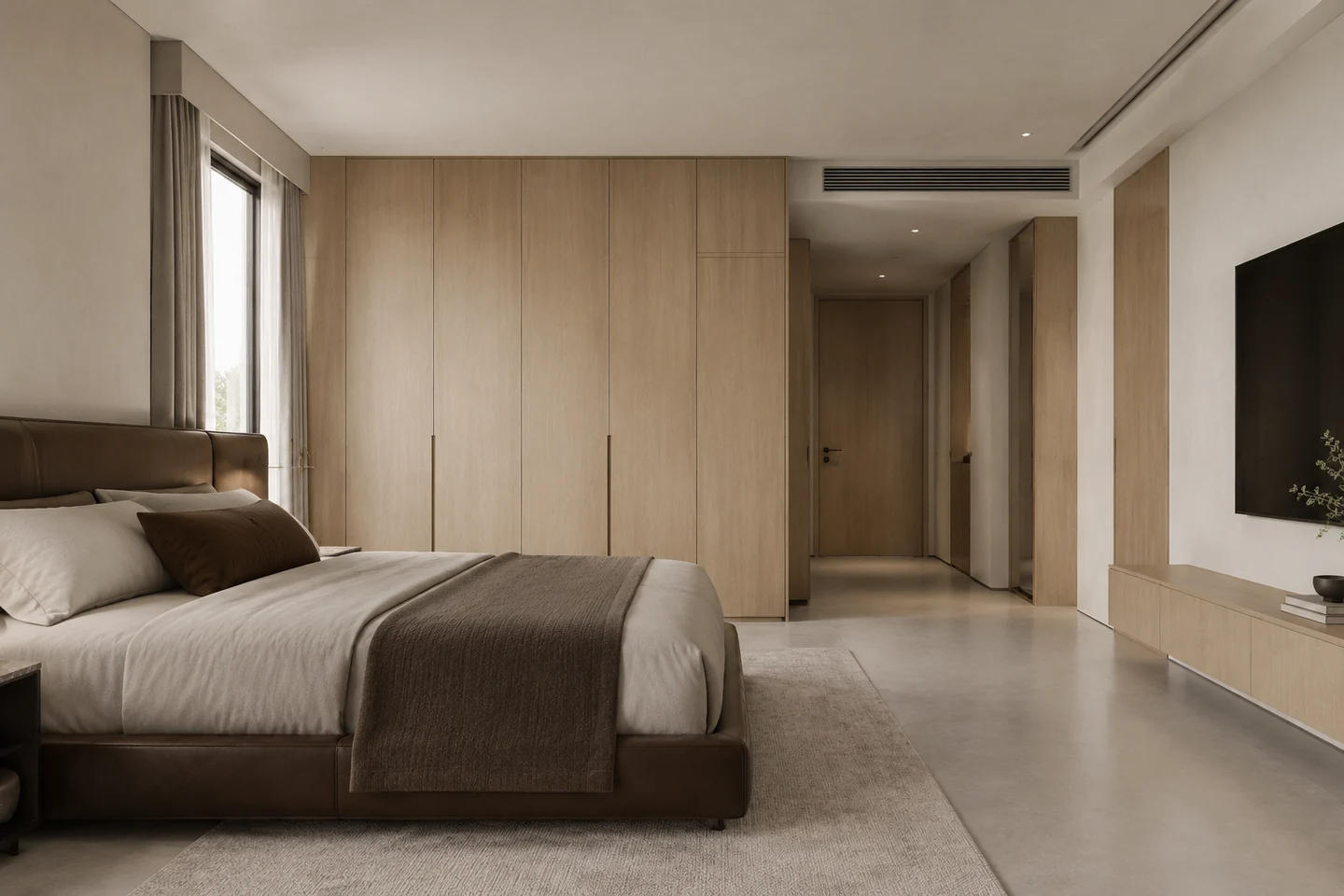

2850mm是本案坐卧区拟定目标；其他空间也不能只凭“短暂停留”降低高度，须结合使用性质、设备条件和适用要求确认。

先排不能随意改坡的管路

重力排水、风管、冷媒与电气线管的调整能力不同，可以按以下顺序开展协调，再随梁位和设备选型检查冲突。

1. 重力排水：先核对坡度与最不利位置。
2. 新风主管：结合风量比较截面与路由。
3. 空调冷凝水支管：按原方案1%坡度预留，再与设备要求核对。
4. 冷媒铜管：配合可弯绕条件安排。
5. 电气线管与灯槽：在综合路由确认后落位。
6. 末端风口与检修口：按设备定位与开盖需要确认。

原则上先保障排水所需坡度，再比较可弯绕管线的位置；能否并排，应由实际断面与支吊架空间决定。

如果细管线先占位，大截面风管后到，可能增加绕行或局部叠放。提前在综合图中协调，有助于减少现场临时压低吊顶。

设备藏入之后，末端与检修仍要可用

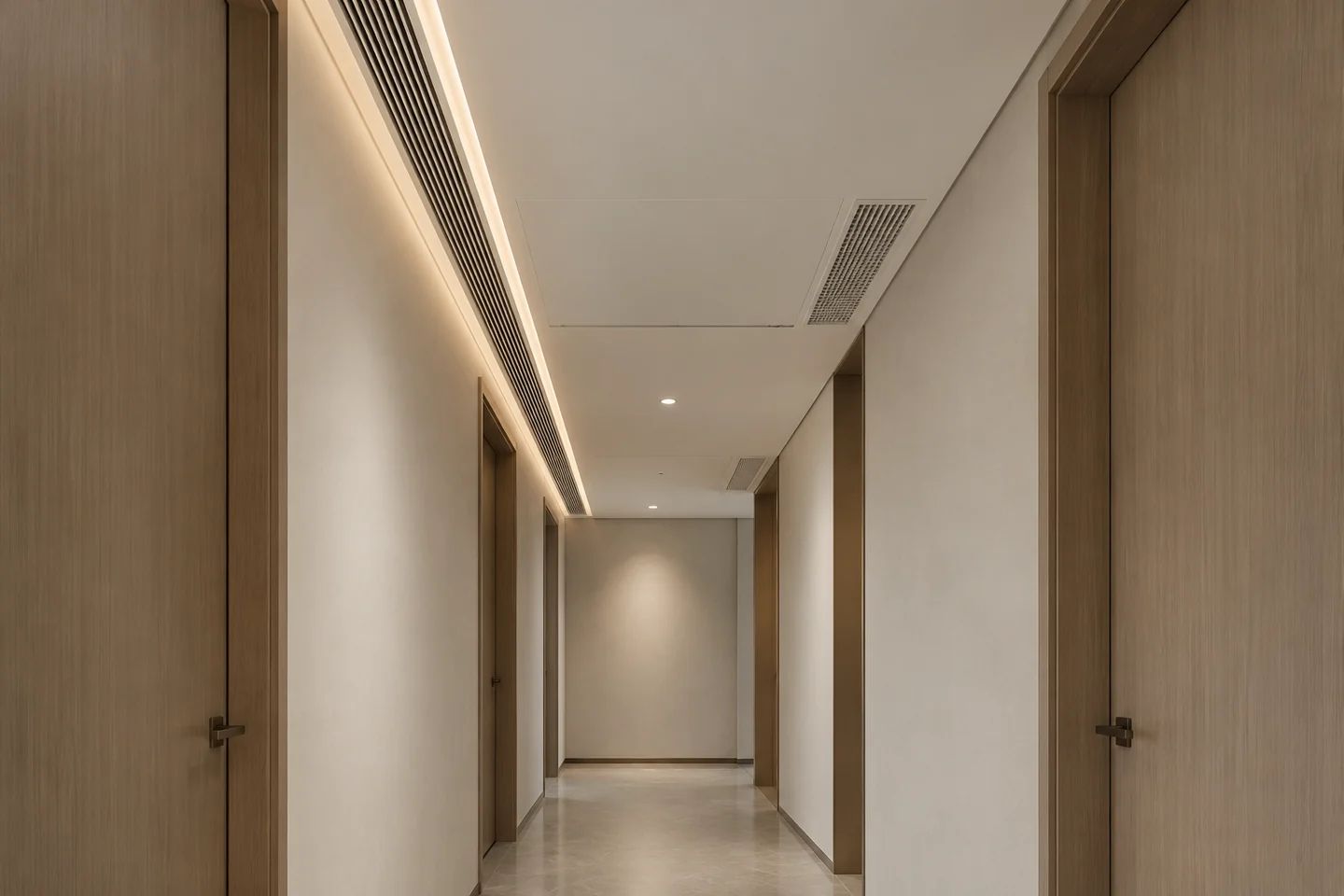

以下为原方案风口、灯带与检修的定位目标，需结合具体设备和现场性能复核：

• 送风口距坐卧位水平投影 >= 1500mm，或导风偏转30度：风口不吹人
• 回风口与送风口错开 >= 1800mm：避免气流短路
• 灯带与风口同一定位线：顶面只出现两条线
• 检修口450×450mm，每台室内机一个，落在设备带内可站人处：藏得住且修得到
• 顶面与墙面的亮度关系需结合材料反射、灯具分布和现场观察判断，不以固定比例保证空间感受
• 风速：主管 <= 2.5m/s，支管与末端 <= 1.5m/s：风噪控制

弧口半径，按具体构造分别确认

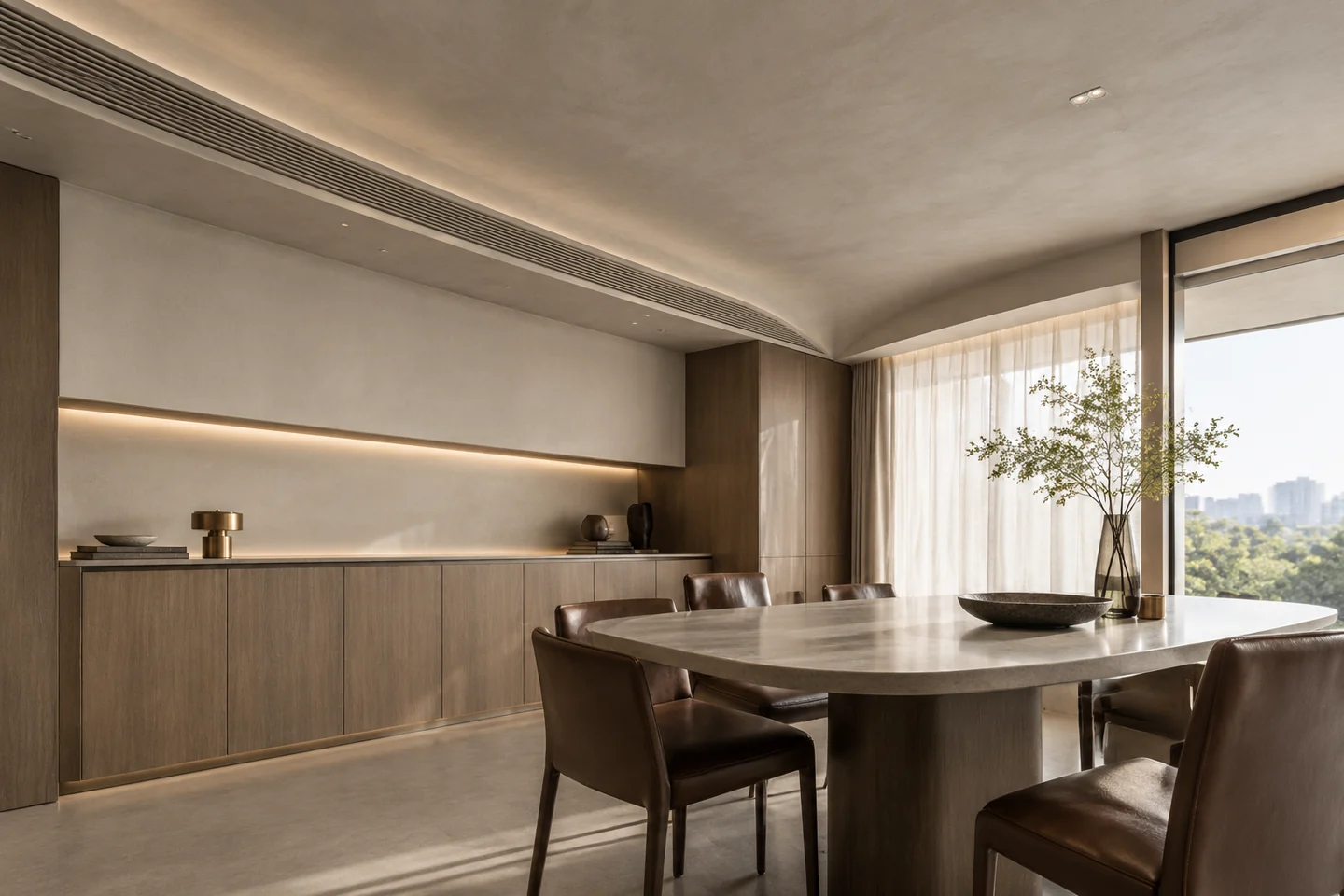

设备带与中央顶面的弧口拟采用微水泥饰面。弧口本体与预制石膏线是不同构件，不能混用一种最小半径。

• 本案弧口拟取300mm半径，是否可行需做1:1样板核对基层、面层与接缝，不能据此保证不开裂。
• 原预制石膏线做法按每600mm一个固定点比较，转角与曲率段需结合供应商样品确认。
• 另一种预制石膏线记录的400mm加工限制与600mm选用半径，适用于对应产品和工艺，不能推广为所有工厂的能力。

因此，300mm弧口先由本案构造样板验证；400mm与600mm保留为不同预制构件的比较记录，不互相替代。

把拟用参数带入现场核对

下表保留原方案的核对值和测试方法，实际检测与工程验收由相应专业按适用要求实施；设计配合记录与图纸的对应和未解决偏差。

算式成立之后，还要能安装与维护

深化需要继续确认四组关系：

设备带A至D占330mm、中央薄涂占20mm的算式，是否与实际构造及梁位相符。

各区净高目标是否统一，并满足项目使用与相关专业要求。

管路顺序能否避开结构，重力排水是否有足够的坡度余量。

风口、灯带与检修口能否协调定位，同时保持足够开盖和设备取出空间。

净高不仅是完成面的一组数。坐下、抬头和更换滤网时实际使用的空间，应与图纸上的设备清单一起被考虑。

后续仍需确认的条件

• 扁管选型以风量等效为前提，不同品牌风量的扁管截面可能不同，须按实际设备参数复核。
• 弧形过渡的半径取值依赖施工方工艺能力，300mm为本案取值，非通用下限。
• 噪声校验未计室外机振动传导与结构传声，实际须以现场测量为准。
• 本推演基于2950mm层高条件，层高低于2900mm时，中央裸顶策略的收益空间显著缩小。

本文使用180㎡住宅方案中的拟定数据解释核算方法，数值与构造不直接套用于其他项目。
