新天鹅堡，让净高与设备各有位置

居家办公和听音乐都需要设备，也需要长时间坐着舒服的空间。本文以新天鹅堡这一住宅研究对象，设定约180㎡建筑面积、约160㎡套内的大平层，以及一人长期居家办公的生活情境，比较设备与净高怎样分配。面积、户型、梁位和使用习惯均为方案研究设定，不对应已核实的真实委托、现场测量或竣工交付，也不代表该楼盘某一套房屋的实际条件；配图为设计效果示意。

方案资料

方案把低区楼层、长期居家办公的一人居住作为条件，暂用2950mm板底高度作算式起点。按下文假设构造推演，整片吊顶约剩2620mm；这个结果只用于比较占高，中央空调、新风和音响能否落位仍需另核设备与房屋条件。

本轮希望长期坐卧位上方保持较充分的净高，同时保留新风与空调。会议面光、音响和设备噪声则分别提出目标，不以一项设备取代另一项使用需要。

设备位置因此要从梁位、排水和检修条件开始讨论，再决定顶面形式。

工作与影音分别提出使用目标

以下七项是为这份研究设定的使用愿望。它们先帮助比较空间分配，进入实际委托时还需按使用者、房屋和设备资料重新讨论，不作为已达到的性能或通用施工指标。

1. 长期坐卧位上方优先保留高度。本轮以2850mm作空间比较目标，不能为守住假设数值而省掉必要构造或安全条件。

2. 中央空调与新风都要保留，不接受「为了层高牺牲新风」。

3. 客厅兼作视频会议位置，比较窗光方向、面部补光和屏幕反射；照度与眩光指标由具体灯具、坐姿和专业照明计算确定。

4. 要有一套能听的音响，但接受不了为此做全吊顶声学处理。

5. 全屋无主灯，色温 2700–3000K，顶面不能出现「机房感」。

6. 设备运行不应持续干扰工作和休息。具体噪声目标、测量条件与判定方法，须结合设备专业意见及适用要求确定，本文不提供未核实的分贝限值。

7. 需要一块能关门的办公区，但不为它新砌实墙，面积与光线都不允许。

中央活动区，先留给长时间停留的人

深圳市熹合空间设计有限公司将管线与主梁集中到靠墙一侧，让中央活动区保留较高顶面。做过住宅，才懂居住；净高的取舍要落在具体位置上，沙发与工位上方少一些占用，检修时也要有不挪家具就能打开的空间。

梁底、管路与光线，共同决定顶面

原方案的高度与设备条件

工作、采光与维护分别怎样使用客厅

研究设定使用者长时间在家工作，并在沙发与办公角之间切换；不以未经记录的工作小时数或活动时间占比证明需求。长时间停留的位置优先比较高度，检修位置再协调设备占用。

在本轮假设的低区环境中，进深处可能需要补光。方案以墙面和桌面照明作比较，实际照度、顶面亮度和眩光应根据具体窗外遮挡与样板调试判断。

服务动线：若检修口正落在沙发上方，维护可能需要先移动家具。本轮因此研究靠墙集中布置，逐个比较开口、站位和设备拆卸方向，不把图上的留位当作已经实现的检修条件。

高度之外，也要处理光和设备噪声

整片吊顶、低区照度和梁位共同影响空间感。将设备集中只能解决一部分问题，工作面光、风口方向和声学处理仍需分别设计。

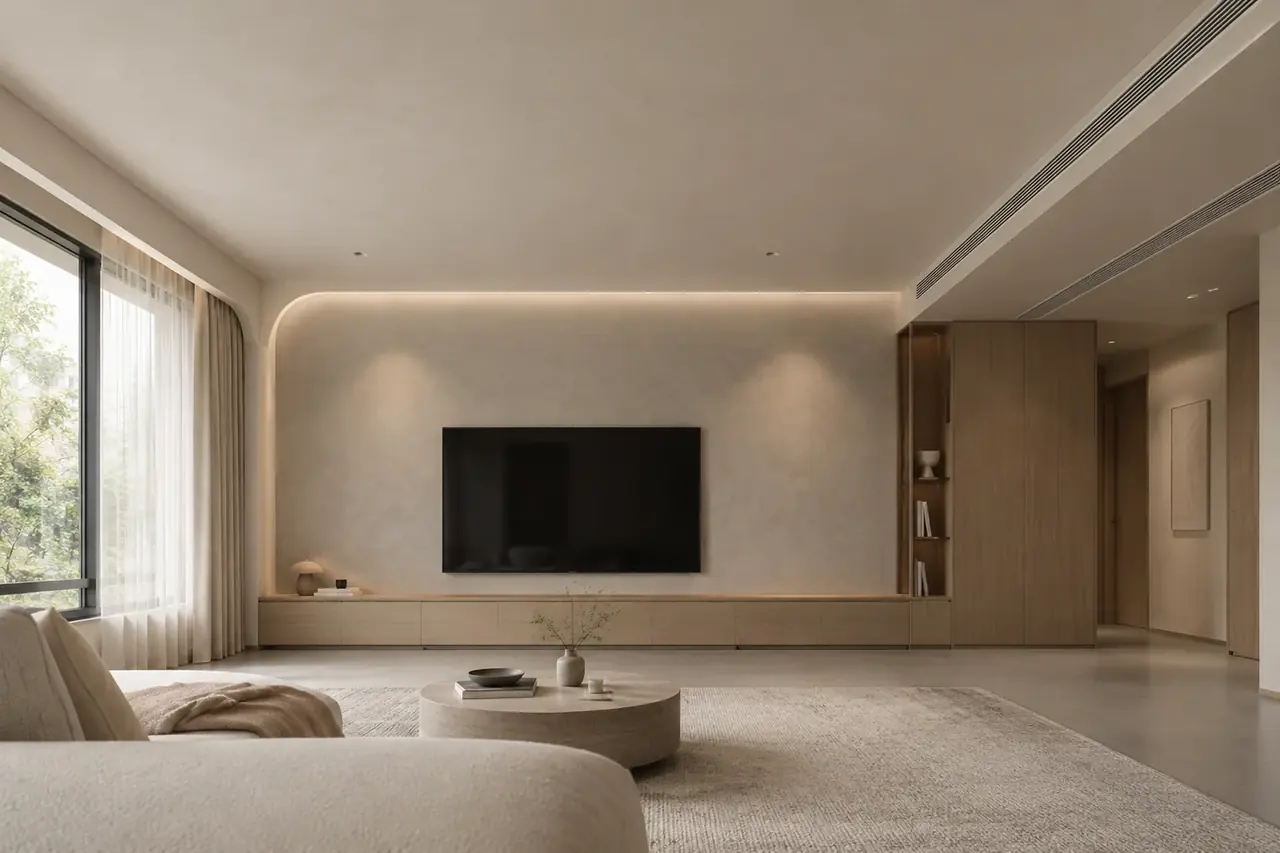

靠墙设备带，与中央较高顶面并置

把管线路由集中在靠墙一侧

风管拟沿墙与主梁相邻布置，设备带完成面按2620mm推演；中央主要做板底清理和薄涂，拟达到2930mm。400mm带宽还需计入保温、支吊架和检修尺寸后复核，不能只看风管本体。

用弧口衔接两个高度

设备带与中央顶面之间拟用弧口过渡，弧度和构造厚度随材料及支承方式比较。需要通过样板确认接缝，避免为形状再次侵占已经有限的高度。

整片吊顶会将设备带的低位扩大至客厅中央；全面明装又增加外露管线和清洁面。本轮选择局部集中布置，再比较施工可行性与日常维护。

梁与设备带同侧，保留顶面分区

主梁梁底在研究图中暂取2650mm，与靠墙设备带布置在同一侧。方案不为找平而整体降顶，而让这条假设的结构边界参与灯带与走道定位；实际梁位和结构条件不能由效果图确定。

合规边界：梁、板、剪力墙与外立面不开槽、不打孔、不改洞口。设备穿墙沿用原有预留洞口，新增孔位须物业与结构确认。

平面功能分区

研究情境下的路径与高度比较

构造厚度逐层核算

高度递减账（客厅设备带）

按原方案所列构造，整片吊顶的推演为2950−200−20−30−80＝2620mm。

本案中央裸顶区：2950−20 = 2930mm。

本案设备带：2620mm；梁下走道：2630mm。

在这组假设占用中，中央与设备带相差310mm。设备带宽暂按400mm试排，实际能否容纳管线与检修，不能由这个差值确定。

设备带A–D四层合计占330mm；中央仅扣20mm薄涂，得到2930mm，两处差310mm。这是原方案的算式，实际仍须检查各层是否重叠占位及梁底条件。

分区净高的研究取舍

谁先占顶：让位顺序

1. 先核对重力排水的接口、标高和坡降，再讨论其他路由；不凭示意图压缩必要空间。

2. 新风主管：可换扁管、可改路由，第二。

3. 空调冷凝水支管连同机型、路由和接口高度核算，坡度不在本文统一指定。

4. 冷媒铜管：可弯可绕，第四。

5. 电气线管与灯槽：最后落位，遇冲突上移或改走墙面。

6. 末端风口与检修口：在设备带内最后开孔。

路由让位要根据各系统的约束逐项判断，不能用一句顺序代替专业综合图。

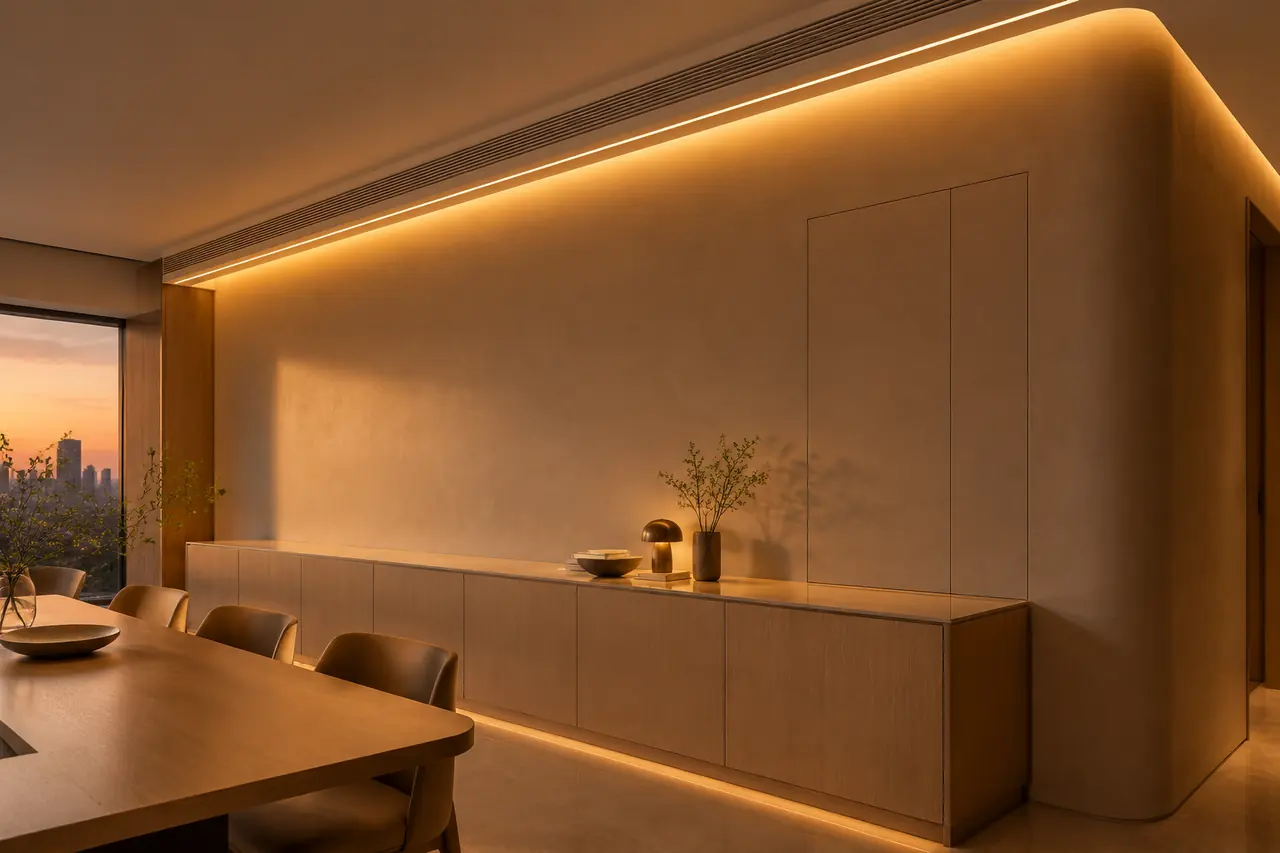

风口、灯带、检修口的排布

影音需求，单独比较占高与维护

若中央采用原方案考虑的150mm减振层与100mm声学吊顶，净高将由2930mm减至2680mm，低于本案对长期坐卧位2850mm的目标。

本轮改为比较侧墙60mm薄吸音、落地音箱和局部设备带内布置。低音炮若吊挂，承重、减振与维护需要专门核验，不能仅凭藏得进去就确认。

灯光场景与回路

低区的白色，要放在同一束光下看

微水泥、薄涂顶面和白色风口需在现场自然光与夜间灯光下共同比较。弧口做1:1样板，顶面做1㎡样板，再确认反光、批刀痕与接缝。

若进入实际委托，材料样品宜注明编号、适用位置和确认版本，并由约定双方留存。白色系还应在实际自然光与拟用灯光下做样板，不能以效果图代替材料确认。

从完成面放线，检查每一道占高

交底重点（讲顺序与接口）

1. 先弹两条线：完成地面线＋净高控制线。没有第二条线，后面每一道工序都在偷偷吃高度。

2. 先完成各系统综合图与标高核算，再按确认方案组织施工接口；发生冲突需回到图纸协调，不在现场凭经验切改。

3. 设备带封板前完成一次临时开机测试，把风噪与振动留在能被整改的时间点。

4. 弧形件与灯槽一次定位。封板后复测各区净高，再谈饰面。

设计落地配合的复核内容

交底、放线、封样、隐蔽节点、定制及交付前核对应形成记录。设计侧逐项检查高度和图纸关系，机电性能、承重与声学测试由相应专业实施。

若研究方案继续深化，可按下列对象准备核对资料；本文没有相应现场检测结果：

设计方只做按图核对与整改单，工艺与工期由业主委托的施工方承担，本文不承诺施工结果。

低背家具，让中央视线保持连贯

客厅采用低背沙发，办公角留坐站切换，地毯对应中央较高的顶面。家具尺度与风口、光线和通道一起核对，不只按颜色选购。

若进入实际委托，可约定的设计资料包括设备带定位与高度占用表、机电末端图、材料确认记录、灯光回路与场景表，以及设备与检修口的对应关系。实际施工变更、专业测试和保修信息应由相应责任方形成，不作为本研究已交付的档案。

本轮比较的是中央2930mm与设备带2620mm这组假设完成面之间的分配，而不是把每处做成同一高度。长期坐卧位的保留高度、设备噪声、气流方向和检修可达，都需在真实房屋与具体设备条件下重新核实。

研究希望让换滤网、视频会议和听音乐各有不冲突的使用方式。能否做到，要继续核对开口、照明回路与家具位置；设备齐全不等于这些关系已经成立。
