把图纸上的选择逐项核对

本页用临湖老别墅更新的方案研究，讨论封板前的设备检修与家具进场后的通行核对；住宅条件和使用问题是讨论设定，不代表实际委托、实测或已竣工交付。以下节点和表单是可约定的设计配合方法，图片也不作为巡场、检测或验收记录。

设计配合的范围

封起来之前，先把依据留下

研究以临湖老别墅的水路、电路、防水与门窗更新为背景，讨论哪些设计意图需要在相应节点核对。建筑、设备与施工条件尚待取得实际资料，不能据此认定某套住宅已需要全换系统或已完成相应检查。

墙面和天花封闭后，隐藏的管线不容易再看见。放线、拍照、标注与复核，因此需要发生在还能看到、还能调整的时候。

深圳市熹合空间设计有限公司沿着图纸里的净高、点位、材料和通道设置核对节点，让偏差在被下一道工序覆盖之前得到记录与处理。做过住宅，才懂居住，检修口能否打开、柜门打开后人能否经过，都要在具体位置上确认。

设计核对与施工质检各有责任

设计核对以图纸与确认材料为依据，不替代施工质量检验、设备专项检测或法定工程监理。交底纪要应写清检查范围与各方责任，避免把同一次签字理解成不同承诺。

九个可约定节点分别需要什么资料

放线与定制复核尤其值得提前安排：墙位、柜体和设备尺寸若到安装时才发现冲突，调整会同时牵动相邻材料。

工序与专业接口怎样衔接

交底要让相关专业知道哪些条件已经确定，哪些交接还需协调。施工工艺和工序由责任单位确认，设计方重点说明净高、位置、材料与使用关系。

1. 天花设备：原方案列出空调、新风、喷淋再封板的协调次序作为示例，实际先后应由机电与施工方根据综合图确认。设计方核对各步标高、设备末端与净高控制线。深化时先定净高再综合设备，现场安装则按确认后的工序实施，两者属于不同层面的工作。

2. 防水防潮：分别核对结构、防水、导排与饰面接口。材料搭接、基层及覆盖条件由相应专业图纸、材料体系和适用要求确定；设计方核对界面关系，不能以本页示例指定防水施工参数。

3. 木石交接：基层、面板与收边的尺寸需要配合，缝宽、颜色和材质以样品及节点图为依据。现场调整应同步记录。

4. 不同地面：石材与木地板的伸缩、留缝和收边在深化及封样阶段确定；交底时核对相邻完成面和做法，避免临时改变连接关系。

管线密集处还需逐段核对走向、标高与交叉关系，冲突交由相关专业协调，不能只靠压低天花或缩小检修空间处理。

每项核对要有明确依据

下表讨论“检查对象、所需资料、责任与记录”怎样对应。各项判断须有适用要求、图纸或材料设备资料支持，实施前先确认检查范围与方法，不能把这份方法研究当成通用验收表。

记录尽量写明检查了哪里、使用什么方法、发现什么偏差。若一项不能以数值判断，也应说明可重复的观察或操作方式。

一条木作偏差怎样追踪到处理完成

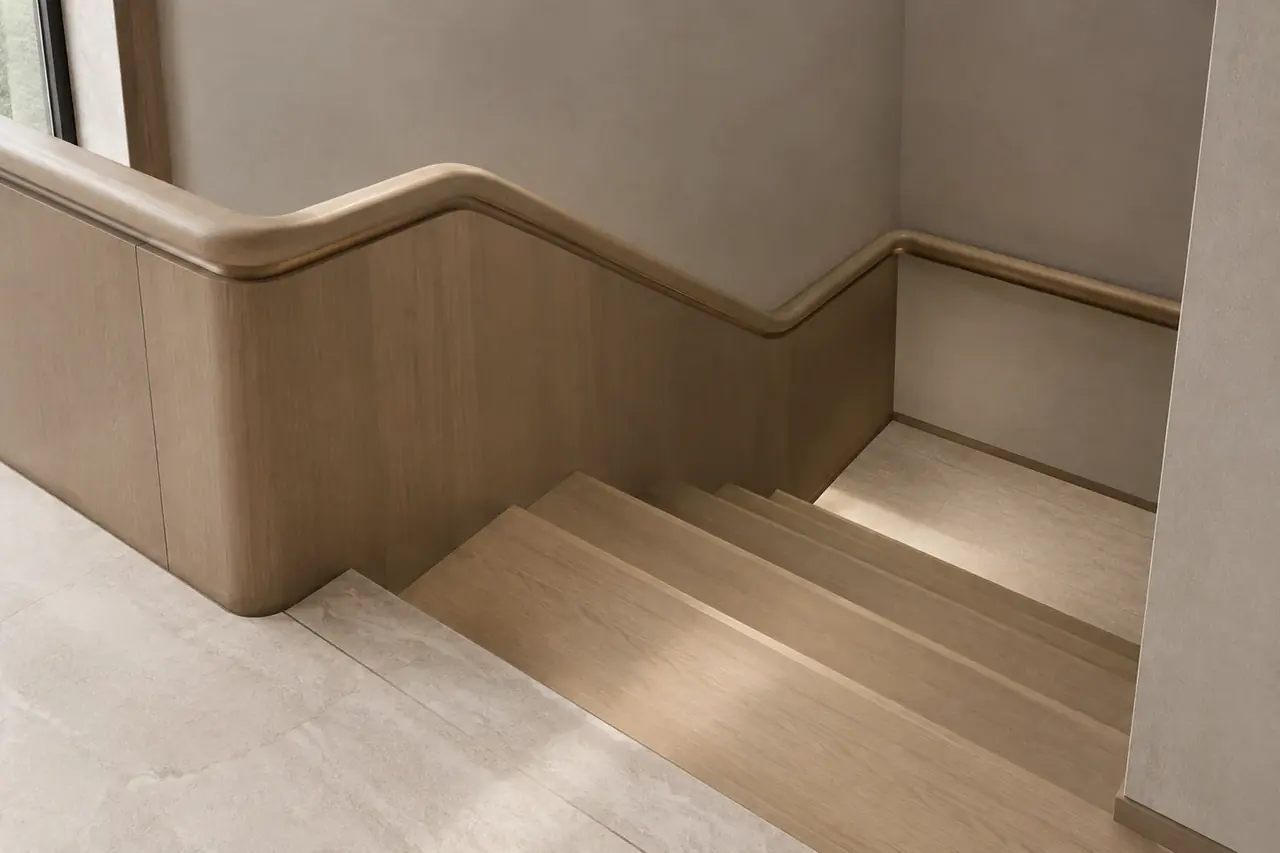

以柜体和木作分缝为例：若现场尺寸与图纸不符，可先在照片上标出位置和测量值，记录拟调整收条还是面板；相关方确认处理方式后，再在同一位置按同一依据复核。通过后标明日期与确认人，形成完整过程。

问题记录需要可追踪，但不以问题条数证明到场价值。未发现偏差的部分同样可以记录核对范围、依据和结果。

清单可用“开放”“整改中”“关闭”区分进展，分别注明责任方与下一步。尚需观察的项目应说明观察条件和复查时间，不能只留下没有期限的“待定”。复核方法保持可比，工具变化也应如实记录。

新旧结构交接、精装保留面与新增面、柜体与墙面的接缝，都需要在交底时明确节点。测量不是到最后才找错，也为前期协调提供依据。

按日常使用顺序拟定交付前核对

若项目进入交付前，并约定相应设计配合，可按日常进入和使用的顺序安排核对，同时保留专业检查与各自责任：

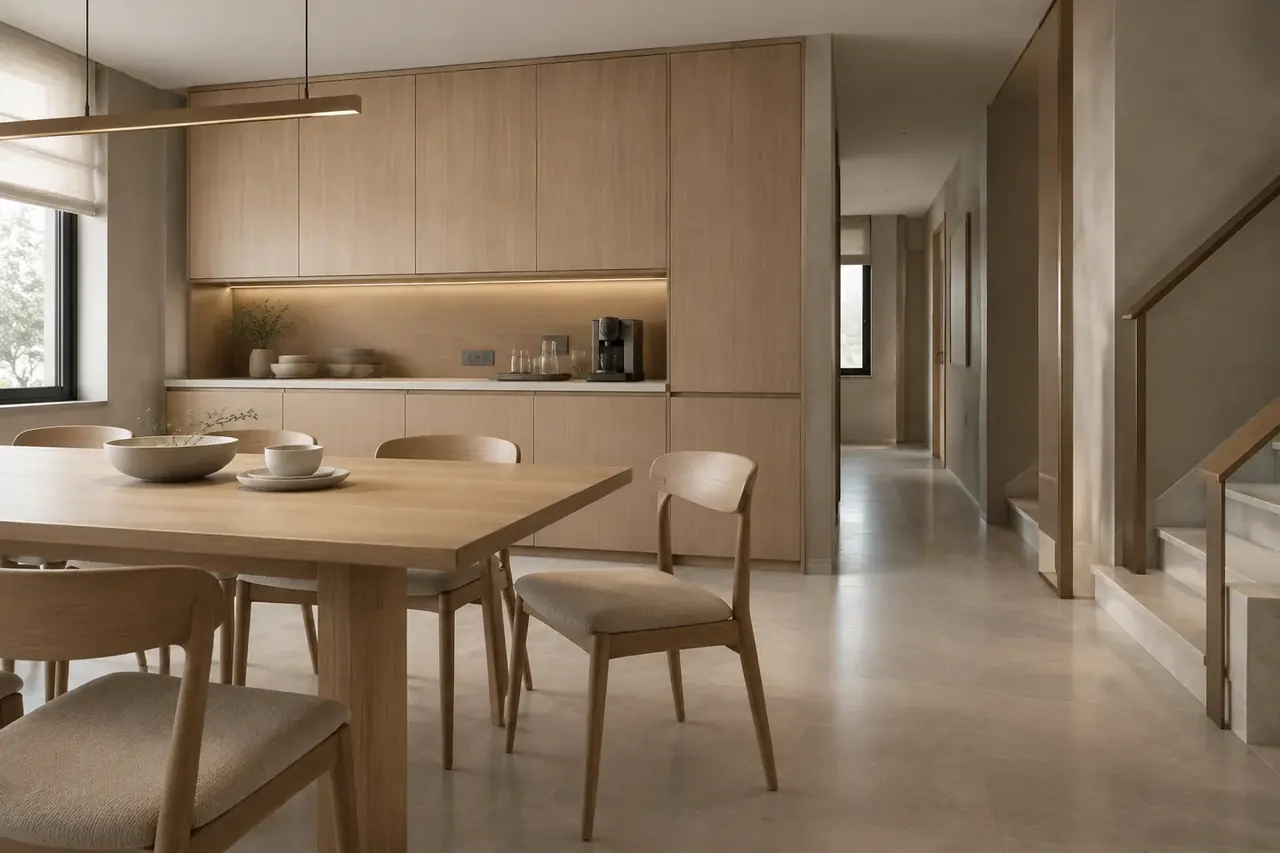

从入户开始走一遍人行动线，看通道净宽与柜门开合；

每个房间把灯开一遍，逐条回路点名，看场景面板是否对应；

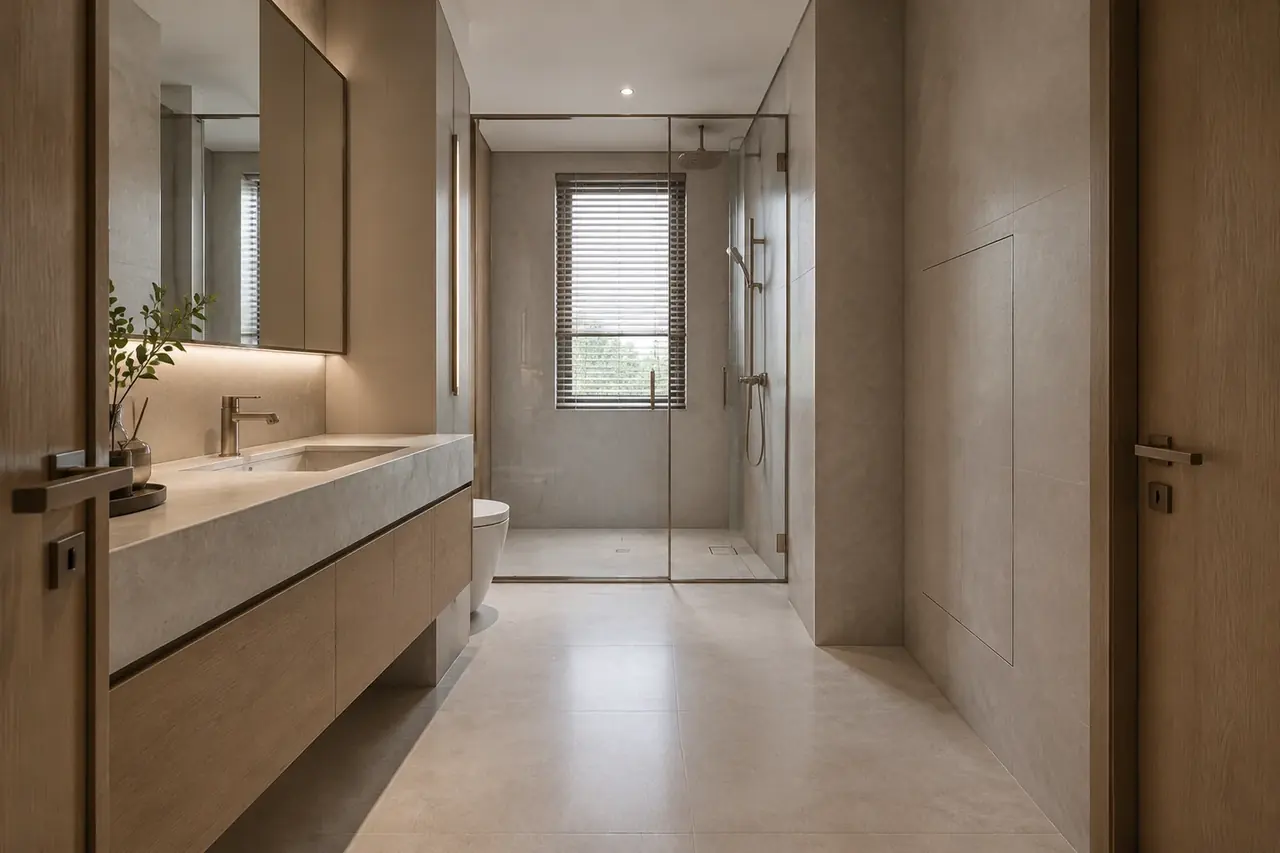

每个检修口打开一次，确认能站、能拆、能装回去；

由给排水、施工等责任方按检查要求测试并记录，设计方可在约定范围内核对点位与使用关系；一次放水不能作为无渗漏或无返味的保证；

老宅如更新电路，检测及通电试验由相应责任方执行；设计方在约定范围内对照图纸核对末端位置和标识；

资料按各方职责归集：设计图纸与变更、施工方提供的竣工记录、材料与设备说明、维护路径及保修联系人分别标明来源。没有形成的资料如实列入待补项，不能称为已交接档案。

遗留问题注明处理责任、期限与复核方式，已完成项目对应关闭记录，不能只用“住进去再看”结束。

业主可以参与的核对

1. 查看每次设计配合的范围、记录与照片，确认需要追踪的项目是否连续。

2. 看结论有没有对应位置和依据，仅写“基本没问题”难以用于后续比较。

3. 参与一次有代表性的复核，了解靠尺、测距或色温检查分别在核对什么。

4. 实际打开检修口，确认操作和设备拆卸条件，而非只看面板是否存在。

5. 核对签认人的角色、日期与范围，明确各方确认了哪部分。

6. 交付时对照尚未关闭的项目，保留责任、期限与复查安排。

记录中不要留下模糊地带

隐蔽前缺少核对：封闭后再查需要额外拆除，应提前协调到场和记录时点。

结论过于笼统：工具、位置与依据没有留下，后续很难比较差异。

问题缺少跟进：记录发现之后，还应继续确认处理、复查与关闭，不把第一次拍照当作结束。

责任表述越界：设计、施工、检测与供货分别负责什么，应与合同及适用要求一致，不能互相替代。

把记录交给未来的使用

设计服务做到哪个阶段，以合同约定为准。需要交付前配合的项目，核对也持续到相应节点，并始终明确设计与施工责任边界。

已经核对的内容，应在相应记录里找到位置、依据、时间与结论。

净高表、回路表、封样册、检修指南和问题记录一起移交，今后维护时便能从设备与空间位置查起。

记录的用途，是让一处差异有来路，也有处理结果；日后需要维修时，还能找到当时的图纸、材料与设备。

本页是住宅更新的设计配合方法研究，不含已发生的巡场、验收或交付成果。实施范围以项目合同为准，专业判断、施工、检测与工程验收分别由相应责任方承担。
